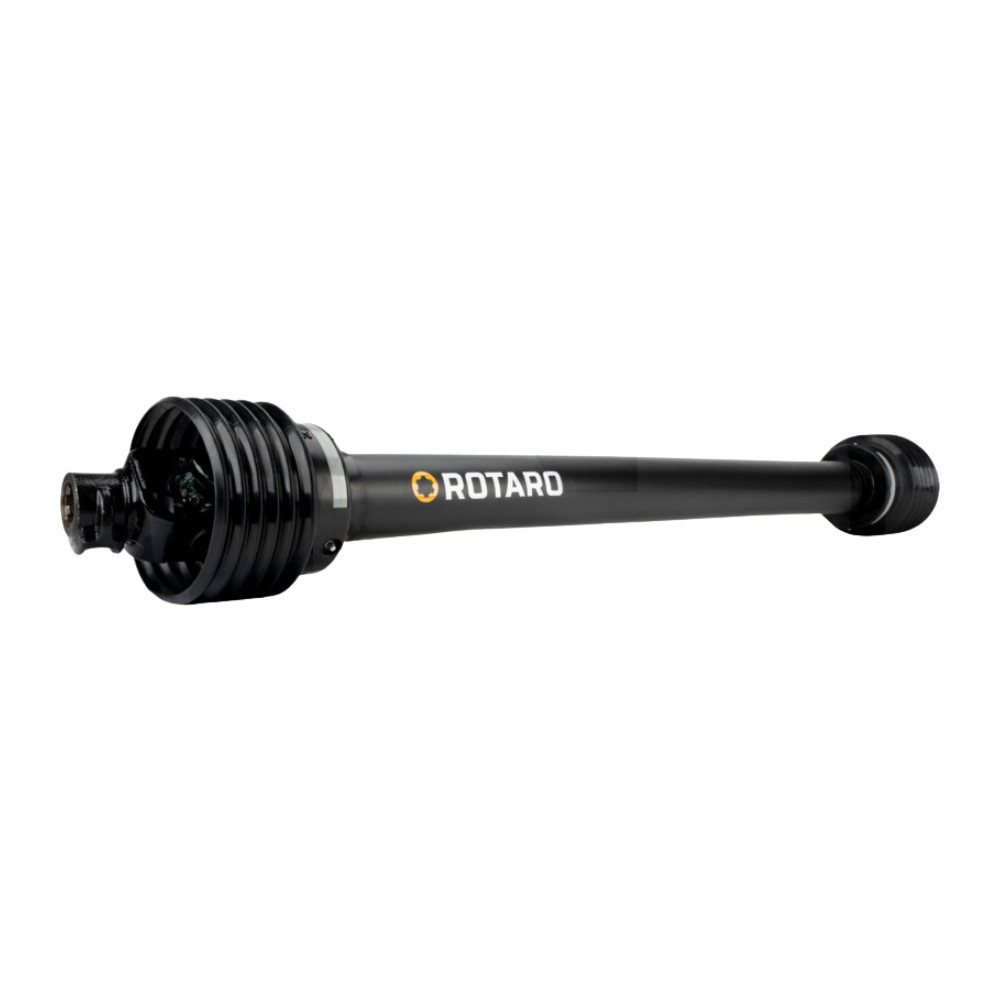

ROTARO kĺbový kardanový (PTO) hriadeľ je určený na prenos výkonu medzi traktorom a pripojeným zariadením. Vyznačuje sa konstrukčnou veľkosťou R20 a dĺžkou Lz 1210 mm, takže je vhodný pre aplikácie, kde potrebujete spoľahlivé a robustné riešenie PTO prenosu. Hriadeľ je osadený hviezdicovou spojkou a využíva uzavretý systém posuvný kolík / posuvný kolík so zámkom PPCS1 / PPCS1. Použitý je citrónový (L) profil s profilovým párovaním PR20Li / PR20Lo. Kardanový kríž má rozmer 23.8 × 61.3 mm (na strane traktora aj zariadenia). Dodáva sa v ochrannom vyhotovení G8R20L1210 a obsahuje užívateľskú príručku. Odporúčame dodržiavať plán údržby a mazania.
| Konštrukčná veľkosť | R20 |

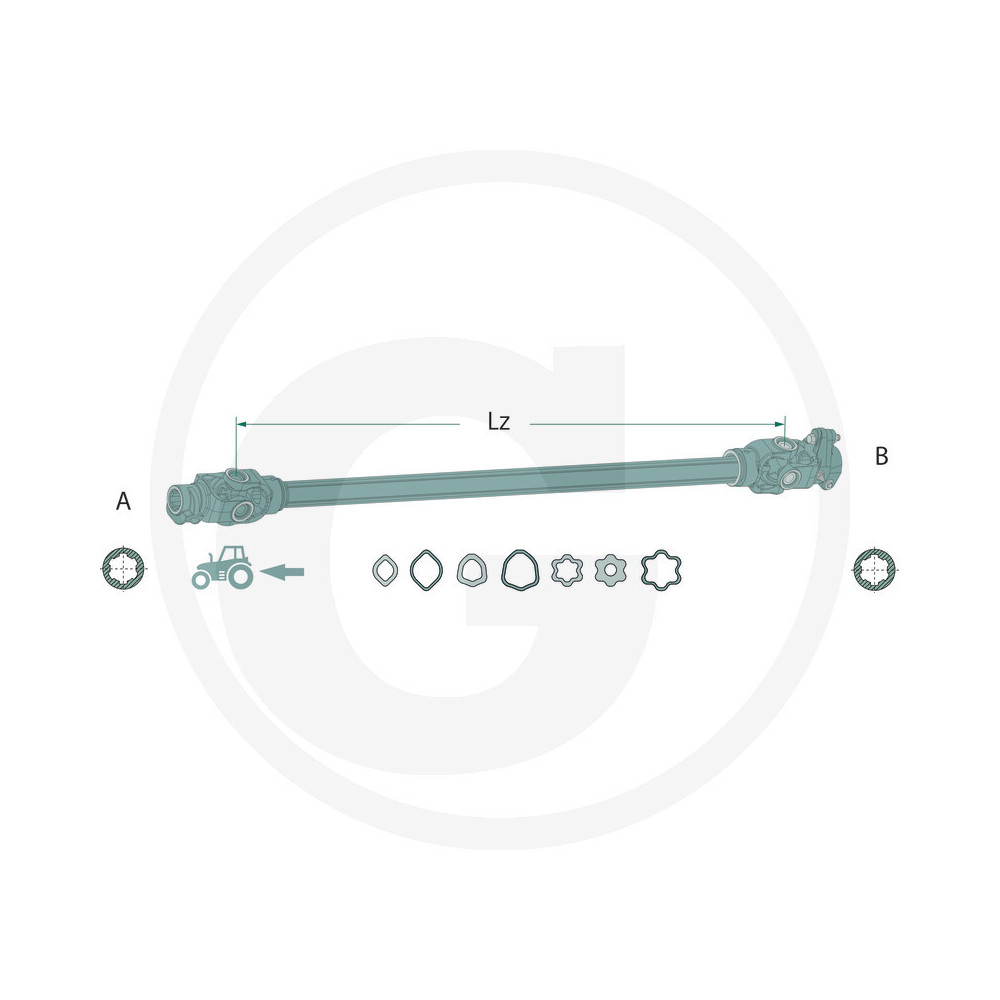

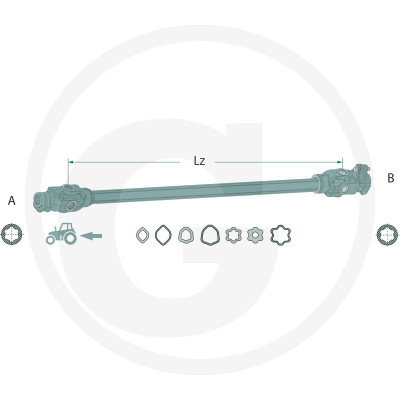

| Lz (mm) | 1210 |
| A (profil) | 1 3/8" 6 zubov |
| B (profil) | 1 3/8" 6 zubov |
| Spojka | Hviezdicová spojka |
| Veľkosť kríža na strane traktora (mm) | 23.8 × 61.3 |
| Točivý moment (Nm) | 550 |

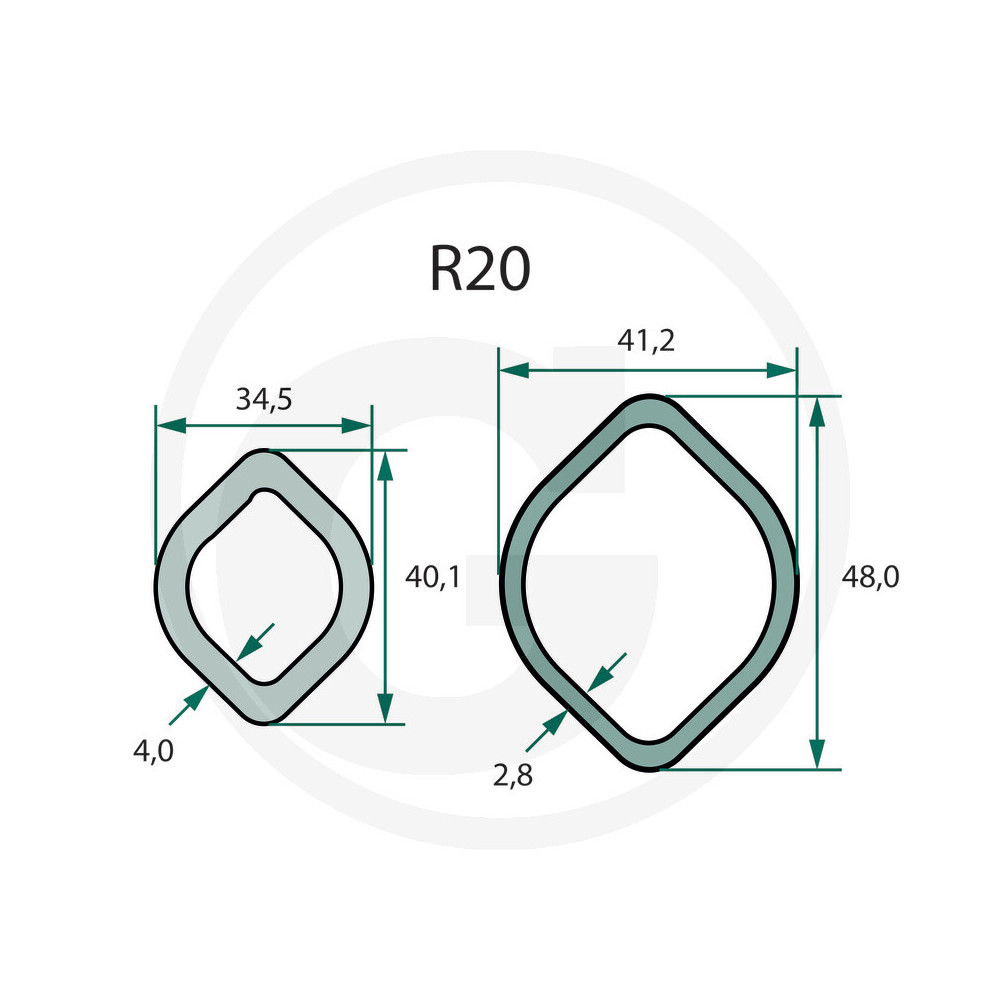

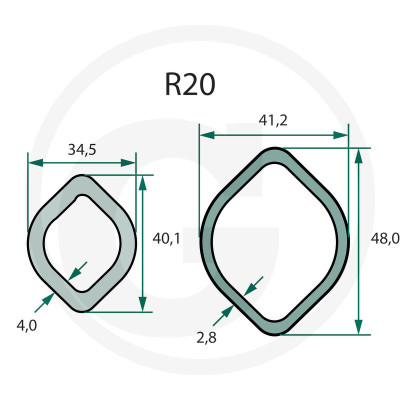

| Profilová rúra (vnútri) (mm) | 4.0 × 40.1 × 34.5 |
| Profilová rúra (vonku) (mm) | 2.8 × 48.0 × 41.2 |
| Uzavretý systém | Posuvný kolík / posuvný kolík |
| Profil | citrón |
| Profilové párovanie | PR20Li / PR20Lo |
| Krížová veľkosť strany zariadenia (mm) | 23.8 × 61.3 |
| Označenie | PTOC |
| Ochranné prevedenie | G8R20L1210 |
| Referenčné číslo | PTOCR20LPPCS1PPCS1SA201210 |
| Zámok | PPCS1 / PPCS1 |
| Referenčný typ | F22, AW20, AW20S, W2200 |
| Typ | SA20 |
| Doplňujúce informácie | Návod na použitie je súčasťou dodávky |
| Údržba | Dodržujte plán údržby a mazání. |
| bis PS / kW (540 rpm) | 34 / 25 |
| bis PS / kW (max. 1000 rpm) | 55 / 40 |
| Nm (540 rpm) | 436 |
| Nm (1000 rpm) | 385 |
| Typ profilu | L |
| Hmotnosť | 15,40 kg |
| EAN kódy | 4059139529162 |
Tabuľka dát
